Miniatyyri kierukkavaihde Titaaniseoksesta kadonnut{0}}vahavalu

1. Miniatyyrin ominaisuudet

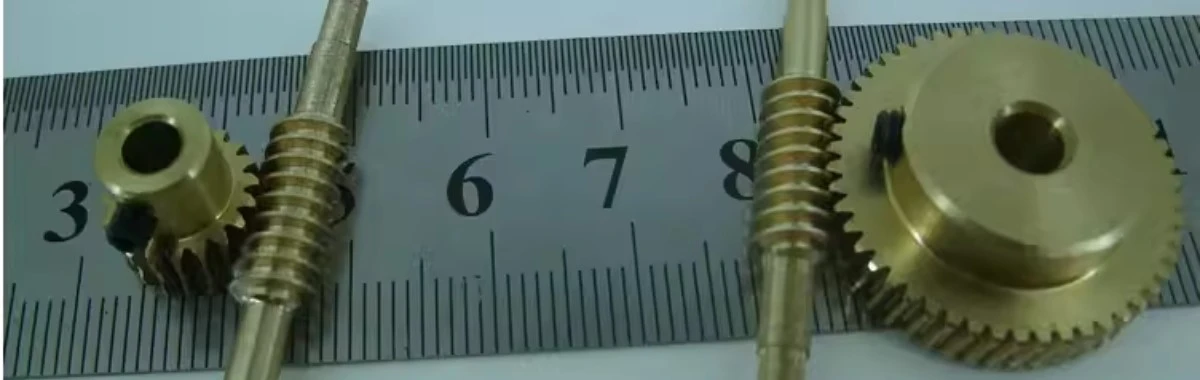

Miniatyyri tarkoittaa, että matovaihteisto on kooltaan suhteellisen pieni. Tämä pienikokoinen rakenne saattaa täyttää tiettyjen laitteiden tai järjestelmien, kuten tarkkuusinstrumenttien, pienten robottien ja ilmailu-avaruusalan miniatyyrisiirtojärjestelmien sovellusten, tilan tiiviysvaatimukset. Suunnittelu- ja valmistusprosessin aikana minikoko asettaa korkeampia vaatimuksia tarkkuudelle ja pinnan laadulle, sillä pienetkin virheet voivat vaikuttaa merkittävästi koko voimansiirtojärjestelmän suorituskykyyn.

2. Kierukkavaihteen toiminta ja rakenne

Kierukkavaihde on yleinen mekaaninen voimansiirtokomponentti. Mato on yleensä ruuvin -muotoinen, ja hammaspyörä osuu siihen välityksen aikaansaamiseksi. Niiden välisellä voimansiirrolla on etuja, kuten suuri välityssuhde, tasaiset vaihteisto-ominaisuudet ja kyky saavuttaa välitys kohtisuoraan risteävien akselien välillä. Kierukkavaihteen hammasprofiilin suunnittelu ja valmistustarkkuus vaikuttavat suoraan voimansiirron tehokkuuteen, melutasoon ja käyttöikään.

1. Materiaalin ominaisuudet

Titaaniseoksella on sarja erinomaisia ​​ominaisuuksia. Sillä on suuri lujuus ja se kestää suuria kuormia, mikä varmistaa, että miniatyyri kierukkavaihde ei väänny tai vaurioidu rasituksessa käytön aikana. Samaan aikaan titaaniseoksilla on suhteellisen alhainen tiheys, mikä johtaa kevyempiin minikierukkavaihteisiin. Paino{3}}herkissä sovelluksissa, kuten ilmailussa, tämä vähentää tehokkaasti laitteiden kokonaispainoa ja parantaa energiatehokkuutta. Lisäksi titaaniseoksilla on erinomainen korroosionkestävyys, mikä mahdollistaa niiden käytön ankarissa työympäristöissä ja pidentää miniatyyrikierukkavaihteiden käyttöikää.

2. Materiaalin valinnan syyt

Pienikokoisissa kierukkavaihteissa titaaniseosten käyttö mahdollistaa kevyen rakenteen säilyttäen samalla lujuuden ja suorituskyvyn. Lisäksi sen korroosionkestävyys mahdollistaa sen mukautuvuuden erityisiin työväliaineisiin ja -ympäristöihin, mikä laajentaa miniatyyrikierukkavaihteiden käyttöaluetta.

1. Prosessin periaate

Kadonnut vahavalu, joka tunnetaan myös nimellä investointivalu, perustuu periaatteeseen, että ensin luodaan vahamalli, jonka muoto on samanlainen kuin minikierukka. Sitten vahamallin pinnalle päällystetään useita kerroksia tulenkestävää materiaalia monoliittisen kuoren muodostamiseksi. Tämän jälkeen kuori kuumennetaan, jolloin vahamalli sulaa ja valuu ulos, jolloin kuoreen muodostuu onkalo, joka vastaa miniatyyrin matopyörän muotoa. Lopuksi sula titaaniseos kaadetaan onteloon, ja sen jäähtymisen ja jähmettymisen jälkeen muotin kuori poistetaan, jolloin saadaan haluttu miniatyyri kierukka.

2. Prosessin edut Menetetty-vahavalu voi tuottaa monimutkaisen muotoisia ja erittäin tarkkoja osia. Osien, kuten pienoiskierukkavaihteiden, joissa on monimutkaiset hammasprofiilit ja monimutkaiset rakenteet, menetetyn-vahavalu voi jäljitellä tarkasti suunnitellun muodon ja mitat, mikä varmistaa osien tarkkuuden ja laadun. Lisäksi tämä prosessi voi vähentää koneistusta, parantaa tuotannon tehokkuutta ja alentaa kustannuksia. Samalla kadonnut-vahavalu mahdollistaa massatuotannon, mikä varmistaa tuotteen johdonmukaisuuden ja vakauden.

3. Prosessin haasteet Pienikokoisten kierukkapyörien kadonnut{1}}vahavalu tuo myös haasteita. Esimerkiksi titaaniseoksilla on korkea sulamispiste, mikä vaatii erityisiä laitteita ja prosesseja sulatuksen ja kaatamisen aikana niiden juoksevuuden ja täyttökyvyn varmistamiseksi. Lisäksi muotin kuoren valmistuslaatu vaikuttaa merkittävästi lopullisen osan tarkkuuteen ja pinnan laatuun, mikä edellyttää tiukkaa valvontaa muotin kuoren valmistusprosessissa. Lisäksi titaaniseokset ovat alttiita kemiallisiin reaktioihin muotin kuorimateriaalin kanssa korkeissa lämpötiloissa, mikä edellyttää sopivien muotin kuorimateriaalien valintaa ja tarvittavia suojakäsittelyjä.
